MERKEZİ HAVALANDIRMA SANTRALLARI

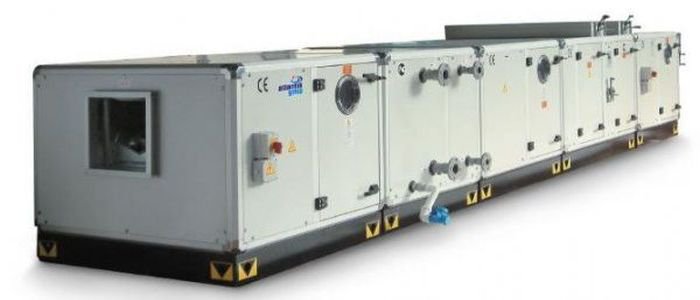

Santrallar havalandırma tesisatlarının temel parçalarından biridir ve tasarımını büyük ölçüde etkileyebilecekleri için bunların planlaması projenin ön planlaması esnasında yapılmalıdır. Santrallar tüm tesisat içinde neredeyse en fazla yer kaplayan, hem de maliyeti en yüksek olan cihazlardır. Genel anlamda havalandırma ve klima santrallarıyla sıcak su, soğuk su ve elektrik üreteçleri arasında bir çok bağlantı olduğundan, tüm cihazlar teknik kat olarak bilinen bir tesisat katında toplanmalıdır. Santrallar beslenecek hacim ve oda gruplarına mümkün olduğunca yakın monte edilmelidirler. Uygun hava dağıtım sistemlerine ulaşmak için santrallar dikey dağıtımlara (çekirdeklere) yakın yerleştirilmelidirler. Burada ses problemleri önemli bir rol oynarlar. Günümüzde küçük ve orta büyüklükte tesisatlarda bulunan santrallarda cihazlar paket prensibine bağlı olarak, önceden tamamlanmış, tipleşmiş parçalardan oluşurlar. Böylece hacimler daha iyi kullanılır, bütün tesisatın verimi artar, daha çabuk montaj yapılır ve daha iyi montaj servisi verilir. Yeni olarak çatı santralı olarak adlandırılan paket-cihazlar mevcut olup, bunlar serbest olarak çatı üzerine yerleştirilebilirler. Bunlar komple olarak vinçle çatıya çıkarılabileceği gibi, parçalar halinde çatıya çıkartılıp çatı üzerinde monte edilebilirler. Santrallerin dış gövdeleri galvaniz sac üzerine plastik esaslı kaplamadan oluşur. Kapılar su geçirmez şekilde yapılırlar. Montajı kolaylaştırmak için çatı betonu atılmadan önce, üzerine çatı santralının montaj ekipmanlarının kolaylıkla bağlanabileceği bir kaide şablonu atılır. Santral çatı betonu ile bağlantılı bir temel üzerinde durur. Daha büyük santrallarda, içine girilebilir hava odalarının kullanımının uygun olduğu görülmüştür. Bu hava odaları santralın temizlenmesini ve kontrolünü kolaylaştırmaktadırlar. Az sayıda büyük santral, çok sayıda bina içinde dağılmış küçük santrallardan daha az bakım ihtiyacı gösterir ve daha az enerji harcar.

Santralların Yapısı : Proje esnekliği ve gelecekteki ilavelere kolaylık sağlamak açısından, çatı yapısının taşıyıcı duvarsız levhalı kirişli veya kasetli çatı şeklinde olması faydalıdır. Hacimler, tesisat elemanlarının montajı, işletmesi ve bakımı için kolaylıkla içine girilebilecek şekilde boyutlandırılmalı ve uygulanmalıdırlar. Bu hacimler yaşama, depolama ve geçiş hacimleri olarak kullanılmamalı ve kilitlenebilir olmalıdırlar. Havalandırma santralı dışarıdan kolaylıkla ulaşılabilecek bir yerde olmalıdır, bunun dışındaki durumlarda parçaların montaj ve taşınması için yeterli ölçüde montaj açıklıkları bulunmalıdır. Kapıların genişlik ve yükseklikleri, parçaların taşınmasına müsaade edecek ölçüde olmalıdır. Ters hava akımlarını engellemek için kapılar hava geçirmez şekilde yapılmalıdır. Vantilatör işletmesinde kapılar, artı basınçlı odalarda içeri doğru açılmalı, eksi basınçlı odalarda dışarı doğru açılmalıdır. Makinaların odayı çevreleyen duvarlara mesafesi minimum 0,5 metre olmalıdır. Sık olarak bakım ihtiyacı gösteren par- çaların, örneğin filtreler önünde, montaj ve demontaj için yeterli genişlikte bir müdahale kapısı bulunmalıdır. Aynı konu santralı oluşturan parçalar arasındaki boşluk için de geçerlidir. Tavana olan mesafede kanal bağlantı boğazının yüksekliğine dikkat edilmelidir. Duvarlar, tavan ve döşeme, temizliği kolaylaştırmak ve toz toplanmasını engellemek için düzgün olarak sıvanmalı, perde beton veya fayans kaplanmalıdır. Buralar yangına dayanıklı olmalı ve yanıcı malzemeler ile kaplanmamalıdır. Aynı konu cihaz gövdesi ve makine parçalarının çerçeveleri, özellikle hava filtreleri için de geçerlidir. Kapaklar en azından yangın durdurucu özellikte olmalıdır. Santraller elektrikle yeterince aydınlatılmalıdırlar. Vantilatörlerin tamamı, yangın anında elle devre dışı bırakmaya izin verecek şekilde acil kapatma tertibatları ile donatılmalıdırlar. Acil kapatma tertibatları kolayca ulaşılabilecek bir yerde bulunmalıdırlar. Dönüş havası ve daha çok duman kontrolü için çalışan cihazlarda vantilatör motorları, ortam sıcaklığı +70°C’nin üzerine çıkınca otomatik olarak kapatacak şekilde olmalıdır. Yüksek binalarda, yüksek bina yönetmeliğine göre havalandırma ve klima santralleri şehir şebekesinden bağımsız olan ve enerji kesilmesinde kendiliğinden devreye giren bir enerji kaynağına sahip olmalıdırlar. Soğutma veya nemlendirici serpantinlere sahip santrallarda, yoğuşma suyunun veya taşabilecek suyun atılması ve cihaz içindeki suyun boşaltılabilmesi için yerden atık su bağlantı- sına sahip olmalıdır. Eğer santralın bulunduğu oda başka odaların üzerinde yer alı- yor ise, bu odanın döşemesi su geçirmez şekilde yapılmalıdır. Santralların üzerinde bulunan odalarda havaya yayılan ses sebebiyle gürültü yükü oluşmaması için, santralların duvarları, üst taraşarı ve zeminleri yeterli ses izolasyonuna sahip olmalıdırlar (DIN 1946 1.3.2). Cihaz üzerindeki motor, pompa ve vantilatörlerden binaya geçebilecek titreşimleri engellemek için, cihazlar esnek takoz veya kaideler üzerine oturtulmalıdırlar. Cihaz içinde bulunan motor, pompa, vantilatör, serpantin ve odacıkların ağırlığının bina üzerinde ilave bir yük getirmemesi için, bunlar binanın statik hesabı yapılırken dikkate alınmalıdırlar. Santralların binaya yükü 1000-1500 kp/m2’dir. Burada özel kaidelerin ağırlığı da dikkate alınmıştır. Burada dikkate alınmayan ise duvar örülmüş veya betonlanmış hava odalarının ağırlığı ve döşeme için yerleştirilen beton plakaların ağırlığıdır. Santralların Yer ihtiyacı Santralların yer ihtiyacı tesisin kapasitesine bağladır. DIN 1946 Bölüm 1.3.22’de santralların yer ihtiyacı ile ilgili yaklaşık ölçüler verilmiştir. Tablo 7’de DIN 1946’ya dayanılarak farklı santrallar için gerekli olan taban alanı ve tavan yükseklik ölçüleri listelenmiştir. Taban alanı ihtiyacı emme ve basma vantilatörlü santrallar için geçerlidir. Burada bina tipi ve inşaat şartlarına bağlı olarak daha yüksek veya daha düşük değerlerin çıkabileceği unutulmamalıdır. Tek cihaz kullanımda yer ihtiyacı daha azdır. Bu yüzden zamanında üretici firma ile temasa geçmek faydalıdır.

Santralların Düzenlenmesi : Havalandırma santrallarının yerleştirileceği yer ilk aşamada bina tasarımına bağlıdır. Santralın servis vereceği katların sayısının yanında, kat alanı, sabit noktaların yeri ve tipi, havalandırma tesisinin istenilen bütünleme süresi de bu düzenlemede önemli rol oynar. Bir santral ile, kat alanına da bağlı olarak, bir binada 10 kata kadar hizmet verilebilir. Bu santral bodrum katta olabileceği gibi, binanın çatısında da bulunabilir. Yüksek bloklarda, santral tercihen binanın ortasında bulunan bir tesisat katına konulabileceği gibi; biri bodrumda diğeri ise çatıda bulunan iki santral da kullanılabilir.

Santralın Bodrumda Bulunma Durumu : Santralın bodrumda bulunması durumunda katlardaki faydalı hacimler zarar görmezler. Makinaların ve cihazların ağırlıklarının bina konstrüksiyonu üzerinde çok az etkileri vardır. Montaj ve ses izolasyonu da kolaylıkla halledilir. Makinaların montajı ve değişimi için yeterli montaj açıklıklarının bırakılması düşünülmelidir. Bodrum katı yüksekliği 3 metrenin altında olmamalıdır. Taze hava mümkün olduğunca toprak seviyesinin üzerinden alınmalıdır. Böylece daha kısa kanal kullanılabilir. Bina çekirdekleri, sadece katların emiş ve basma kanallarının yükü- nü taşırlar. Eğer konum itibarı ile dış hava çatıdan emiliyor ise, dış hava emiş kanalı tüm bina boyunca götürülmelidir.

Santralın Çatıda Bulunma Durumu : En üstte teknik ekipmanlar bulunan binalarda (asansör, makine dairesi vb.) tüm teknik makine dairelerinin çatıda bulunması tavsiye edilir. Hava emişi direk olarak çatıdan yapılabilir. Bodrum katı depo veya başka amaçla kullanılabilir. Binanın statik ve tasarım açısından ön planlaması yapılırken, çatıya konacak olan makine ve teçhizatın ağırlıkları ve bunların gelecekteki tamir ve değişme durumları dikkate alınmalıdır. Bunlara ilaveten titreşim ve ses izolasyon tedbirleri de düşünülmelidir. Teknik katın ses izolasyonun çift cidarlı bir inşaat tekniği ile çözülebilmesi mümkün olup, bu bina tasarımını etkileyecek bir karar olacaktır.

Santralın Ara Katta Bulunma Durumu : Bu uygulamada santral binada yukarıya ve aşağıya doğru yaklaşık aynı sayıda kata servis verir. Daha önce santralın çatıda bulunma durumunda belirtilen tasarım problemleri bu uygulamada artan zemin yükünden ve gerekli olan ilave ses izolasyon tedbirlerinden dolayı aynıdır. Ses izolasyon tedbirleri santralın bulunduğu katın bir üstü ve bir altı için özel olarak düşünülmelidir. Bu uygulamada makinaların tamiri ve değiştirilmesi diğer uygulamalara göre daha zordur. Santralların ara kat uygulamalarının en önemli avantajı kanal kesitlerinin daha küçük çıkmasıdır. Kanal uzunluklarının optimizasyonu için dış havanın direk olarak ön cepheden emilmesi tavsiye edilir.

Santrallardan Birinin Bodrumda Diğerinin Çatıda Bulunma Durumu : Bu uygulama normalde sadece çok yüksek binalarda, tek santralın yetmediği durumlarda kullanılır. Daha da yüksek binalarda ise, hem bodrumda, hem çatıda hem de ara tesisat katında santral uygulaması mümkündür. Burada kanal çapı santraldan uzaklaştıkça küçülmesinden yararlanılmaktadır. Dönüş havalı sistemlerde bu uygulama çok mantıklı değildir.
